Klant

Provincie Zuid-Holland

Locatie

Naaldwijk

Status

Afgerond

Tunnel N222

De N222 (Veilingroute) tussen Royal Flora Holland in Naaldwijk en Honselersdijk is in opdracht van Provincie Zuid-Holland verdubbeld. Voor de twee fietstunnels bij de rotondes Jupiter en Lange Broekweg onder de provinciale weg en de  tijdelijke voorzieningen hebben wij de complete engineering van VO tot UO binnen het UAV-gc contract voor Mourik Groot-Ammers verzorgd

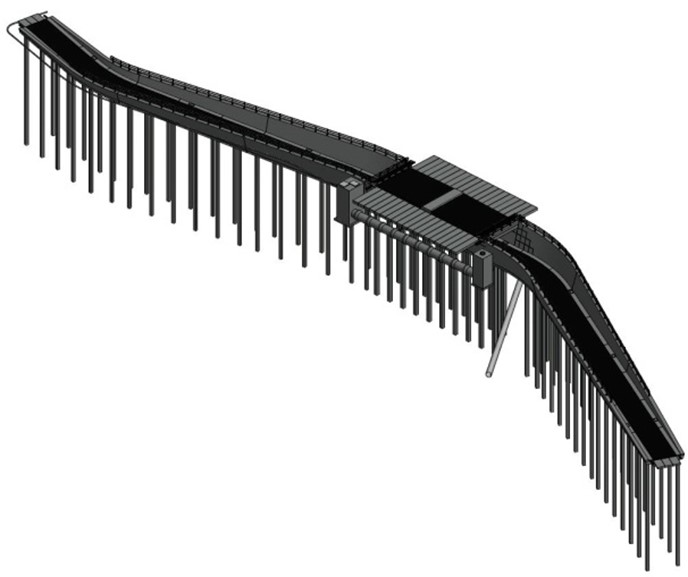

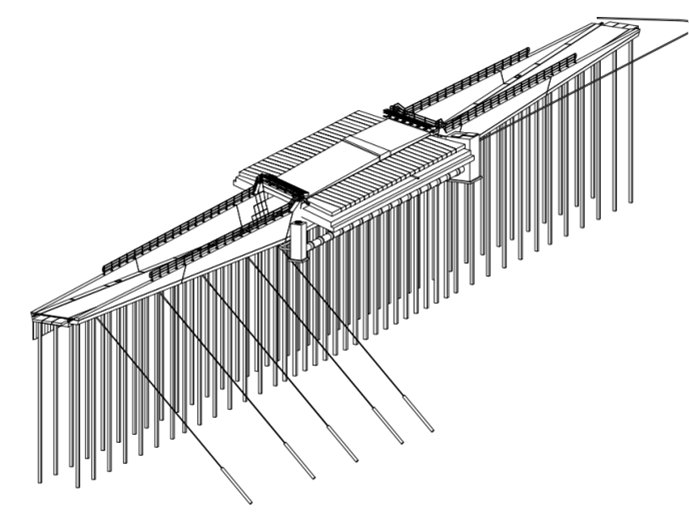

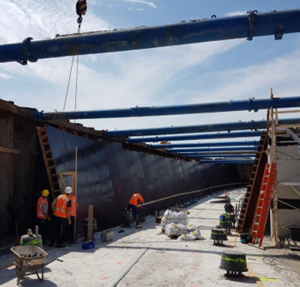

Beide fietstunnels hebben een lengte van meer dan 125 meter en liggen maximaal 4,5 meter onder het maaiveld. Wij hebben de effecten van krimp, kruip, temperatuur en eenzijdige belasting door grond onderzocht met Scia Engineer. De mate van deformatie in dilataties is cruciaal voor een waterdicht en duurzaam ontwerp. Het ontwerp inclusief leuning, vangrails, asfalt en bouwkuip is volledig 3D uitgewerkt en zo zijn in het  ontwerpstadium alle raakvlakken in beeld gebracht. Met name bij de complexe bochten in de tunnel Jupiter heeft deze aanpak zich tijdens de realisatie bewezen in een soepele realisatiefase.
